ACOPLAMIENTOS RÍGIDOS DE MANGUITO

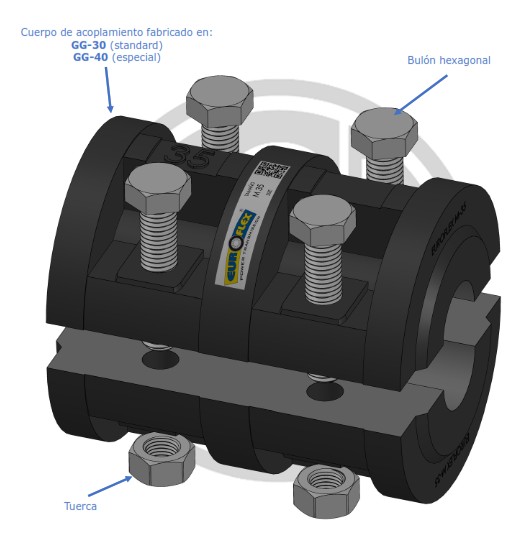

Este tipo de acoplamiento es muy adecuado para conectar ejes de transmisión. Consta de dos mitades de fundición gris cepilladas y unidas entre sí por bulones de acero. Además, para asegurar el arrastre, una de las mitades tiene dos pernos fijos que se encastrarán en sendos agujeros practicados en ambos ejes a acoplar. Para ejes mayores de 90 mm. es conveniente usar chavetero. No admite desalineamiento entre ejes.
